Descripción General
Sistema de Control y adquisición de Datos del Consumo de Gas para todas fuentes de generación de la planta.
Galería del Proyecto
Componentes del Sistema
Sensores e Instrumentación
- Instrumentación de Campo:Caudalímetros térmicos de inserción directa con pantalla digital y salida 4-20 mA para la medición continua del caudal de gas.Transmisores de presión y temperatura, montados estratégicamente para compensación de caudal y control de seguridad.

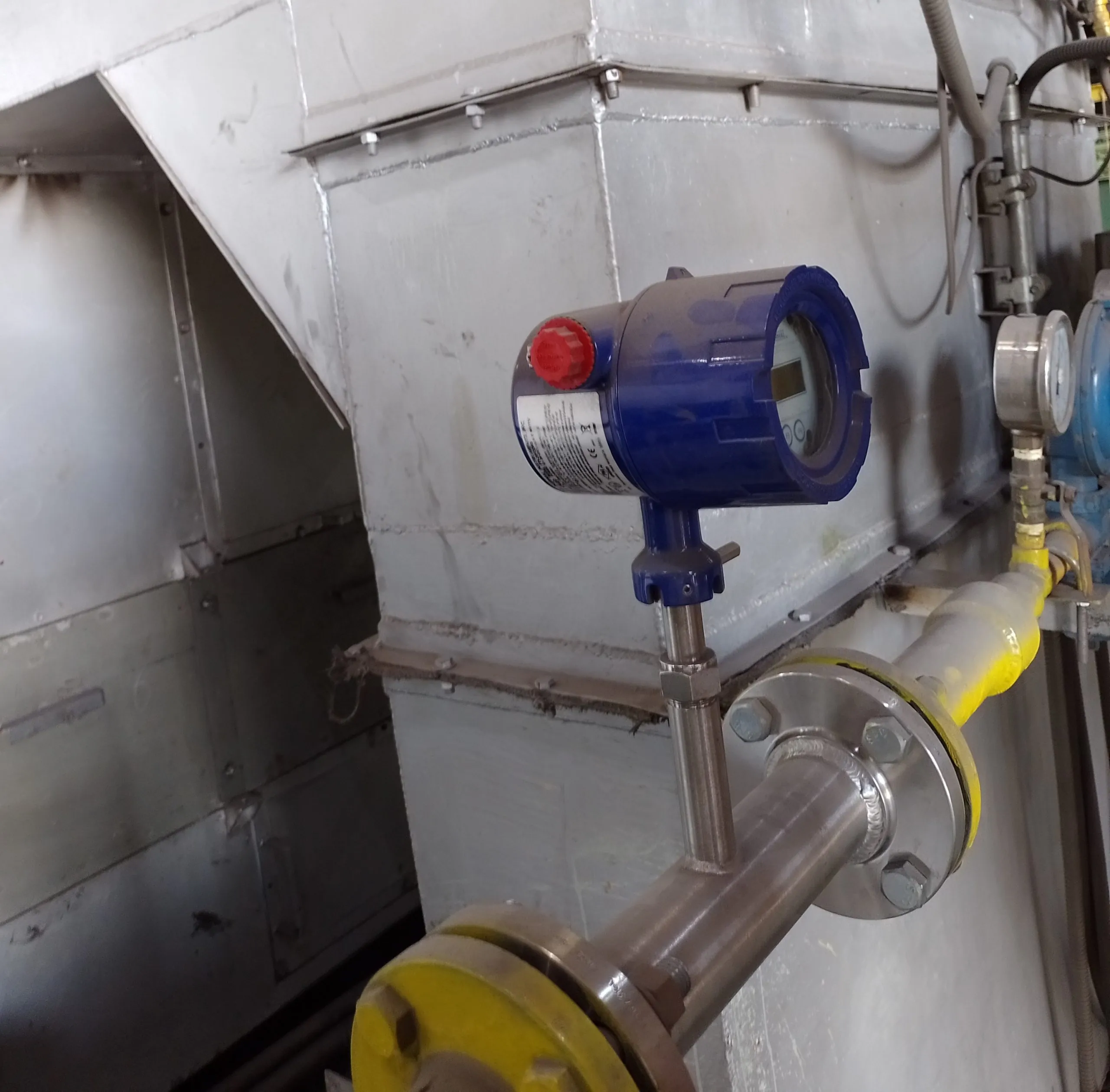

- Caudalímetros térmicos de inserción directa con pantalla digital y salida 4-20 mA para la medición continua del caudal de gas.
- Transmisores de presión y temperatura, montados estratégicamente para compensación de caudal y control de seguridad.
- Puntos de Medición:Instalados en cada línea principal de suministro de gas hacia hornos, calderas y generadores, encapsulados con protecciones mecánicas y estructuras metálicas de seguridad.Estaciones de medición externas protegidas, como se observa en la imagen del gabinete azul, para el control de entrada general de gas.
- Estaciones de medición externas protegidas, como se observa en la imagen del gabinete azul, para el control de entrada general de gas.
- Caudalímetros térmicos de inserción directa con pantalla digital y salida 4-20 mA para la medición continua del caudal de gas.
- Transmisores de presión y temperatura, montados estratégicamente para compensación de caudal y control de seguridad.
- Estaciones de medición externas protegidas, como se observa en la imagen del gabinete azul, para el control de entrada general de gas.
Estructuras

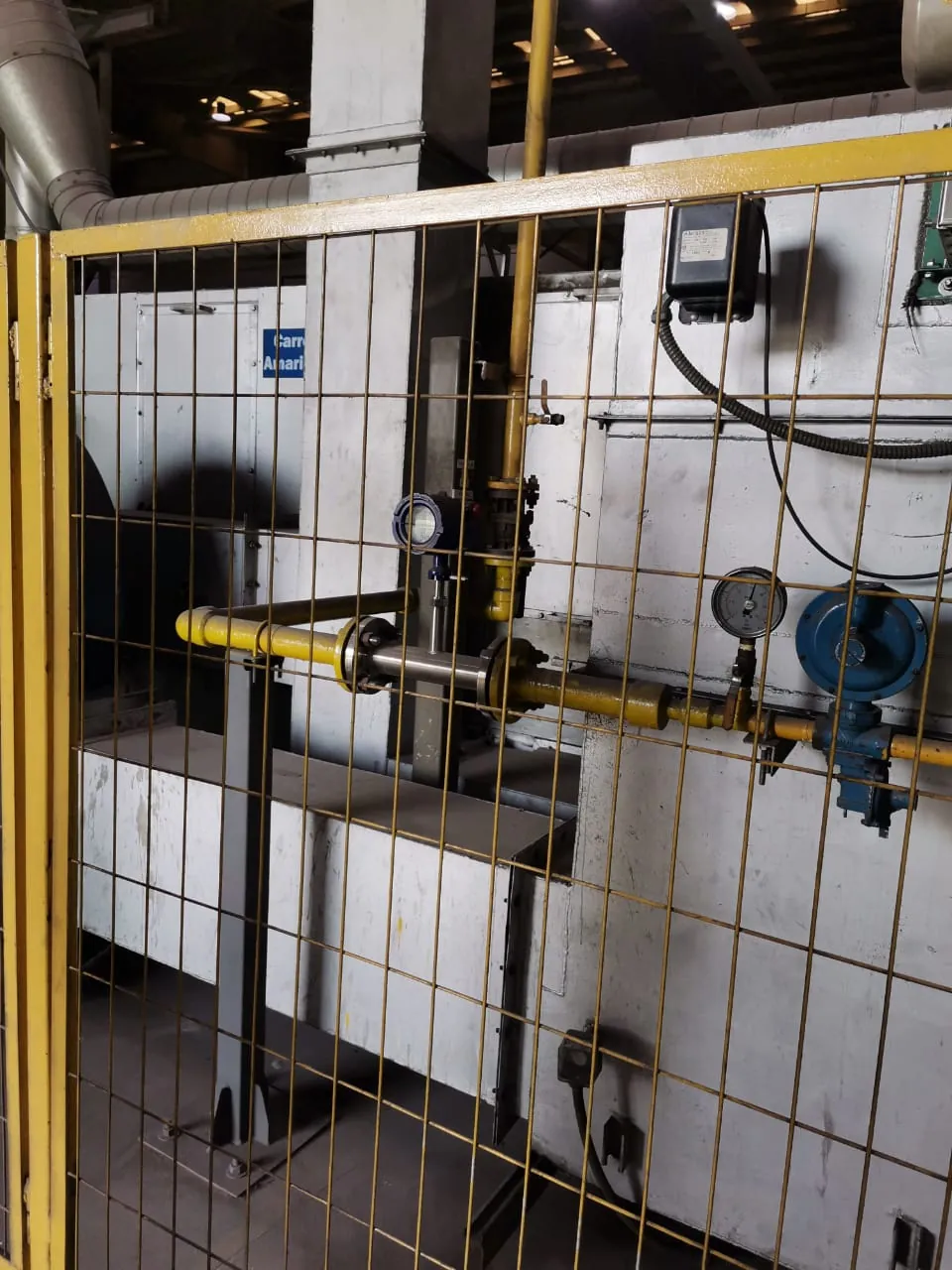

- Instalados en cada línea principal de suministro de gas hacia hornos, calderas y generadores, encapsulados con protecciones mecánicas y estructuras metálicas de seguridad.
- Instalados en cada línea principal de suministro de gas hacia hornos, calderas y generadores, encapsulados con protecciones mecánicas y estructuras metálicas de seguridad.
Monitoreo y Control
- Sistema de Adquisición de Datos (SCADA):Integración a sistema SCADA local mediante PLCs, permitiendo visualización centralizada, registro histórico, alarmas y análisis de consumo.Comunicación mediante protocolos industriales estándar como Modbus RTU/TCP o HART.
- Integración a sistema SCADA local mediante PLCs, permitiendo visualización centralizada, registro histórico, alarmas y análisis de consumo.
- Integración a sistema SCADA local mediante PLCs, permitiendo visualización centralizada, registro histórico, alarmas y análisis de consumo.
